RDA5807M Радио модуль стерео приёмника

Радио модуль стерео приёмника вещательного УКВ FM диапазона 50...115 МГц

CMOS (КМОП) однокристальный, полностью интегральный FM приёмник с цифровым управлением по шине I2C (IIC).





Характеристики:
  • Диапазон принимаемых частот: 50...115 МГц;
  • Напряжение питания: 2,7...3,3 В;
  • Встроенный стабилизатор с низким падением напряжения (LDO);
  • Низкая потребляемая мощность: Не более 20 мА при напряжении 3 В;
  • Дискретность частоты настройки: 200 кГц / 100 кГц / 50 кГц / 25 кГц;
  • Поддержка RDS/RBDS;
  • Цифровая "низкая" П.Ч.;
  • Встроенный полностью интегральный цифровой синтезатор частоты;
  • Встроенная функция сканирования и поиска каналов;
  • Встроенный опорный генератор 32,768 кГц;
  • Цифровая регулировка уровня (AGC = Auto Gain Control);
  • Цифровая система шумоподавления;
  • Переключатель: Mono / Stereo;
  • Мягкое снижение уровня (Soft Mute);
  • Быстрое отключение (High Cut);
  • Программируемый de-emphasis: 50/75 мкс.;
  • Индикатор уровня сигнала (RSSI = Receive signal strength indicator) и отношения Сигнал/Шум (SNR = Signal to Noise Rate);
  • Отключаемый подъём АЧХ в области низких частот (Bass Boost);
  • Цифровое управление громкостью и временное приглушение звука;
  • Выходные напряжения звуковых частот соответствуют уровням стандартного линейного входа;
  • Допустимо прямое подключение к наушникам, с сопротивлением нагрузки не менее 32 Ом;
  • Управление по шине I2C (IIC);
  • Готовый микро-модуль;
  • Шаг выводов: 2 мм;
  • Расстояние между рядами выводов: 11 мм;
  • Размеры устройства: ~11×11×4 мм;
  • Масса: ~0,25 г.



Блок-Схема модуля однокристального FM приёмника EM5807M

Практически аналог SI470x

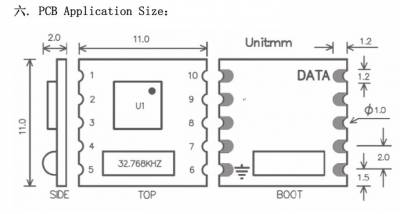

Печатная плата модуля, расположение выводов.



PINS NAME I/O Описание
1 DATA i/o Bus data line input/output
2 CLK Bus clock line input
3 GND - Ground
4 NC - Not Connected
5 VCC - Voltage supply
6 GND - Ground
7 L-OUT o Audio Left channel output
8 R-OUT o Audio Right channel output
9 GND - Ground
10 ANT I RF input line (Connect to Antenna)

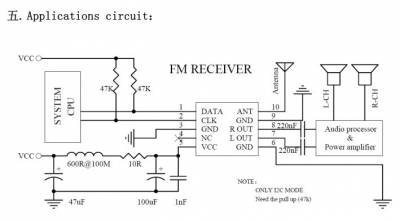

Схема подключения















Даташит на микросхему RDA5807M



Начальный код для Ардуино



Более полный код приёмника для Ардуино

1) Скачать код I2C FM Receiver;
2) Распакуйте его в файл библиотеки Arduino IDE по пути: .. \ Arduino-1.0.5 \ libries.
3) Откройте код прямо с путем: Файл -> Пример -> I2C_FM_Receiver
4) Загрузить код. Обратите внимание, что вы должны выбрать правильный тип платы и COM-port
